오토바이 배터리 암전류 측정 방법

암전류 측정은 멀티미터를 DC 전류 모드로 설정한 뒤 회로를 열어 직렬로 연결해야 합니다. 전압 측정처럼 전류 모드의 프로브를 배터리 양단에 대면 안 됩니다. 사용 중인 미터의 전류 입력 단자와 정격을 확인하고 높은 허용 범위에서 시작한 뒤, 차량이 실제 휴면 상태가 된 상태에서 소비전류를 관찰하고 추가 전장품과 퓨즈 회로를 순서대로 격리하세요.

차량 매뉴얼에서 배터리 분리 주의사항과 키리스·알람 등 전장 시스템의 영향을 확인하고, 멀티미터 설명서에서 DC 전류 입력 단자와 최대 정격·퓨즈 정보를 확인하세요. 모델별 휴면 조건과 정상 소비전류는 공통값으로 단정하지 않습니다.

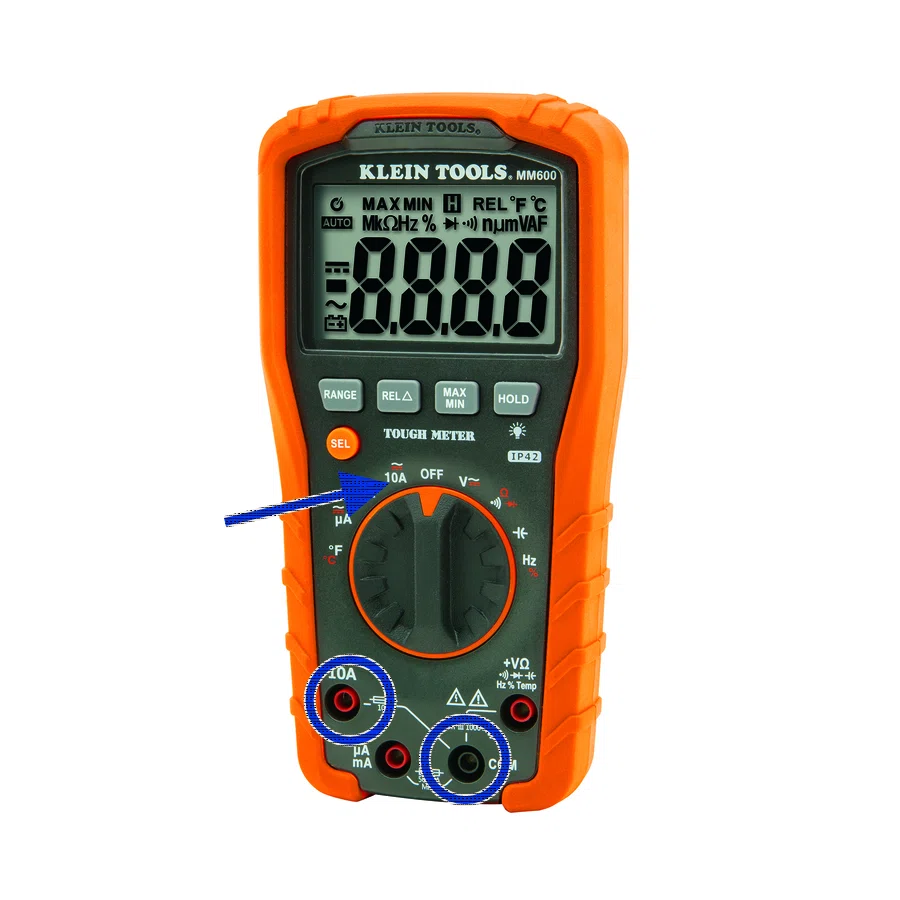

검정 리드는 COM, 다른 리드는 사용 중인 미터가 지정한 전류 입력 단자에 연결합니다. 예상 소비전류를 모르면 미터가 허용하는 높은 전류 입력과 범위에서 시작한 뒤 필요할 때 더 낮은 범위로 이동하세요. 미터마다 단자와 정격이 다르므로 제품 표기를 우선합니다.

전류 측정은 측정할 회로를 열고 분리된 배터리 케이블과 배터리 단자 사이에 멀티미터가 들어가도록 직렬로 연결합니다. 전류 모드에서 배터리 양극과 음극에 프로브를 직접 병렬 연결하지 마세요. 또한 미터 정격을 넘을 수 있는 시동 모터 같은 큰 부하를 작동시키지 않습니다.

엔진·조명·USB·열선 등 전장품을 끄고 차량이 정상적인 주차 상태가 되도록 합니다. ECU·알람·키리스 시스템에 따라 휴면 조건과 시간이 달라질 수 있으므로 자동차용 예시 시간을 오토바이 공통값으로 사용하지 말고 해당 차량 자료를 우선하세요.

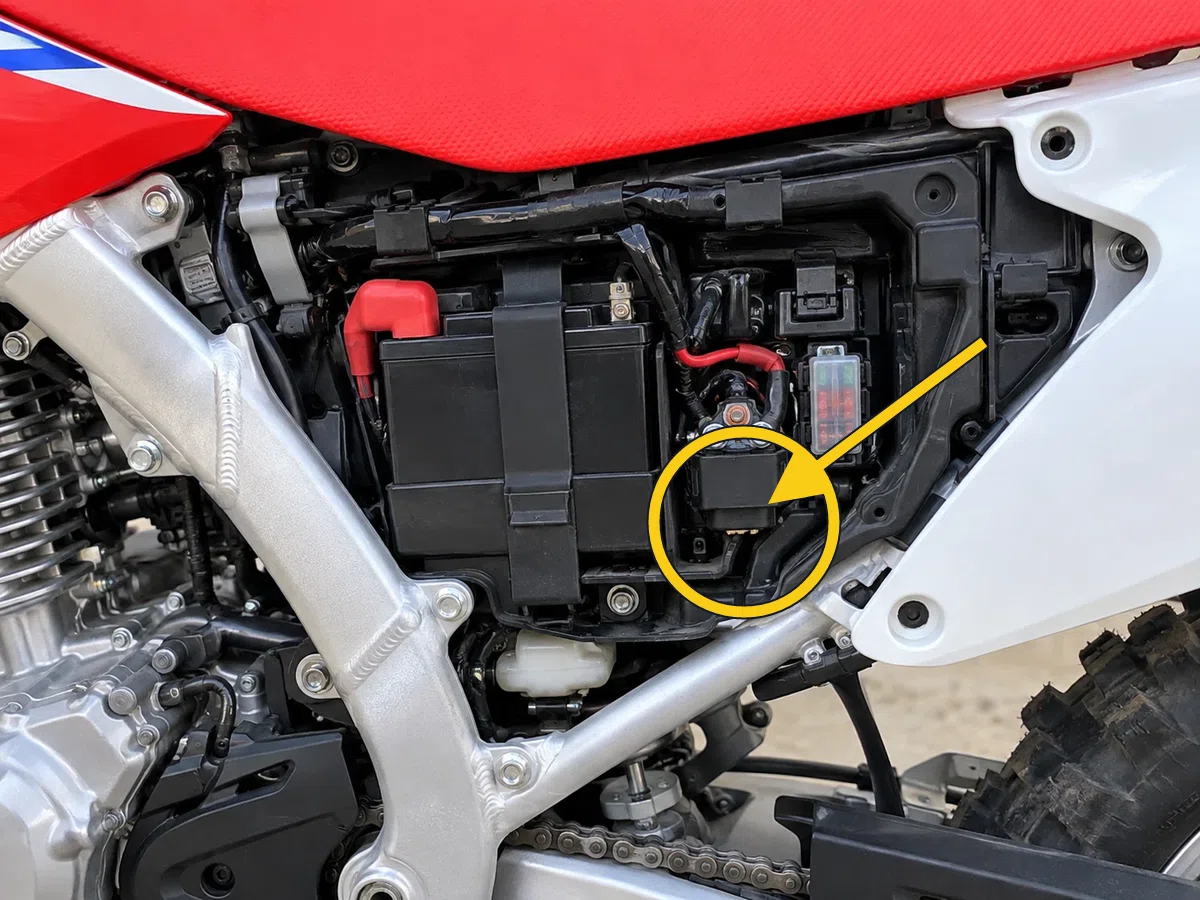

블랙박스·USB 충전기·내비게이션·알람 등 추가 전장품이 상시 전원에 연결돼 있다면 하나씩 분리하며 측정값 변화를 확인할 수 있습니다. 변화가 있다는 사실은 해당 회로를 더 살펴볼 근거이지 특정 부품 고장을 곧바로 확정하는 근거는 아닙니다.

이상 소비가 계속되면 차량의 공식 퓨즈 배치와 회로 정보를 확인한 뒤 퓨즈 회로를 순서대로 격리하며 변화가 생기는 범위를 좁힙니다. 퓨즈를 제거했을 때 소비가 줄어들면 그 회로의 배선과 장치를 후속 점검 대상으로 삼되, 측정 하나만으로 특정 부품을 고장이라고 단정하지 마세요.
